Толщина покрытия без приведённой толщины металла ничего не значит
На объекте часто спорят о миллиметрах краски. «Намазали тонко» или «наложили с запасом». Для стальной балки это пустой разговор, пока неизвестно, какой предел огнестойкости задан и какая у профиля приведённая толщина. Тонкая стенка прогревается быстрее массивной. Одно и то же вспучивающееся покрытие на трубе и на тяжёлом двутавре даёт разное время до потери несущей способности.
Огнезащитная краска по металлу как раз про это время. При нагреве она вспучивается и держит теплоизолирующий слой между огнём и сталью. В линейке Finlux так устроена краска для колонн, балок, ферм, связей, площадок и лестниц. Карточка состава SVATOZAR СВ-01М прямо говорит: покрытие вспучивается и сохраняет прочность металла до 2 часов. Это не универсальная цифра «для любой балки и любого слоя». Сколько сухой плёнки нужно именно вашему профилю, берут из протокола испытаний этой системы, а не из соседнего проекта.
Подбирать систему начинают с раздела огнезащитная краска по металлу. Там же видно, что составы сертифицированы и к ним есть протоколы огневых испытаний.
Как считают приведённую толщину

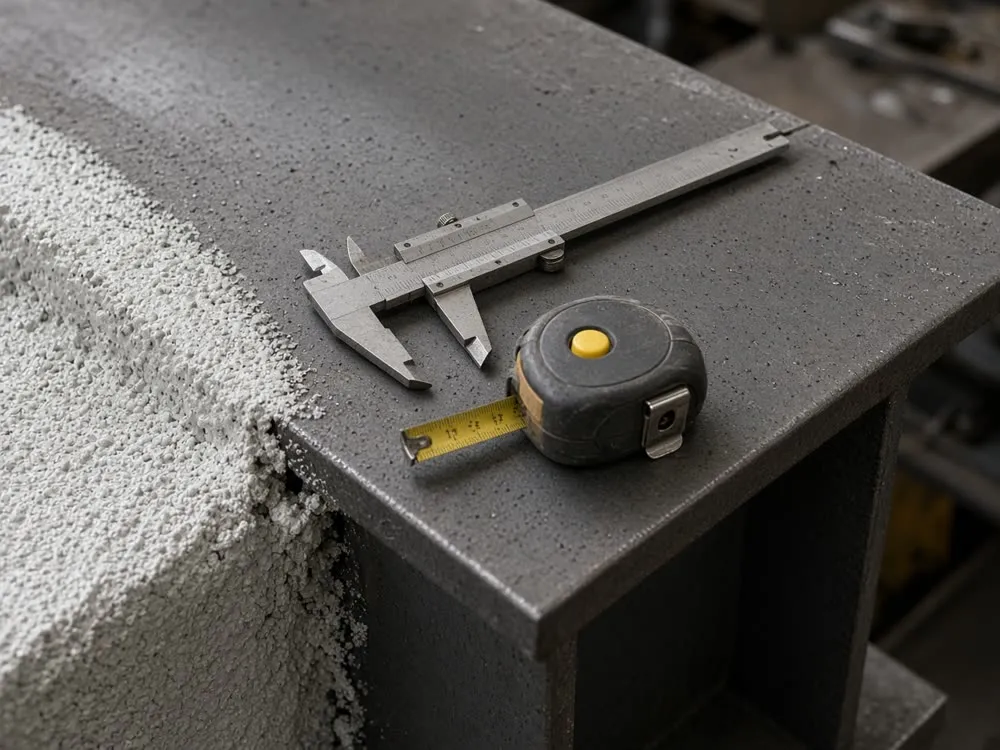

Приведённая толщина металла — это не толщина стенки, которую вы меряете штангенциркулем в одном месте. Это площадь поперечного сечения стали, делённая на обогреваемый периметр. Площадь берётся в квадратных миллиметрах, периметр — в миллиметрах, результат получается в миллиметрах. Обозначают её обычно δпр.
Обогреваемый периметр — только те стороны, которые смотрит огонь. Если балка открыта со всех сторон, в периметр входят все грани. Если одна полка примыкает к плите и не обогревается, эту длину из периметра убирают. Периметр меньше — приведённая толщина больше, прогрев медленнее. Поэтому «одна и та же балка» у стены и в середине пролёта может требовать разный слой.
Считать нужно по фактическому сортаменту из проекта, а не по памяти. Для прокатного двутавра площадь и периметр есть в сортаменте. Для сварной балки площадь считают по своим толщинам полок и стенки. Ошибка на пару миллиметров периметра спокойно переносит строку таблицы расхода на соседнюю.
Элементы с одной приведённой толщиной и одним пределом собирают в группу. Красить и принимать их можно по одной строке сертификата. Двутавр 20 и двутавр 40 в одну группу не кладут, даже если оба «просто балки перекрытия». У них разная масса металла на метр обогреваемого контура, значит разный слой.
Грунт тоже входит в систему, а не живёт отдельно. Если протокол написан по определённой грунтовке, замена на «похожую антикоррозийную» ломает испытание. Толщину грунта и толщину огнезащиты меряют по очереди: сначала грунт, потом суммарно, разницу записывают как сухой слой огнезащиты. Замер «всего белого сразу» завышает огнезащиту на величину грунта.
Пример, чтобы формула не висела в воздухе
Возьмём квадратную трубу 100×100 мм со стенкой 5 мм, обогрев с четырёх сторон. Площадь стали: наружные 100×100 минус внутренние 90×90, то есть 10 000 − 8 100 = 1 900 мм². Периметр четырёх сторон — 400 мм. Приведённая толщина: 1 900 / 400 = 4,75 мм.
Если одна грань закрыта и не греется, периметр уже 300 мм, а площадь та же. Тогда 1 900 / 300 ≈ 6,3 мм. Профиль тот же, приведённая толщина другая, и строка в таблице расхода покрытия тоже другая. Этот пример про геометрию, не про норму конкретной банки. Норму сухого слоя для нужного предела смотрят в протоколе выбранной системы.
Что делают с этой цифрой дальше
В проекте у элемента стоит предел: R45, R60, R90 или выше. Рядом должна появиться приведённая толщина. По паре «предел + δпр» в сертификате системы находят требуемую толщину сухого слоя или расход. Меньше приведённая толщина — обычно толще слой, потому что сталь тонкая и греется быстрее.

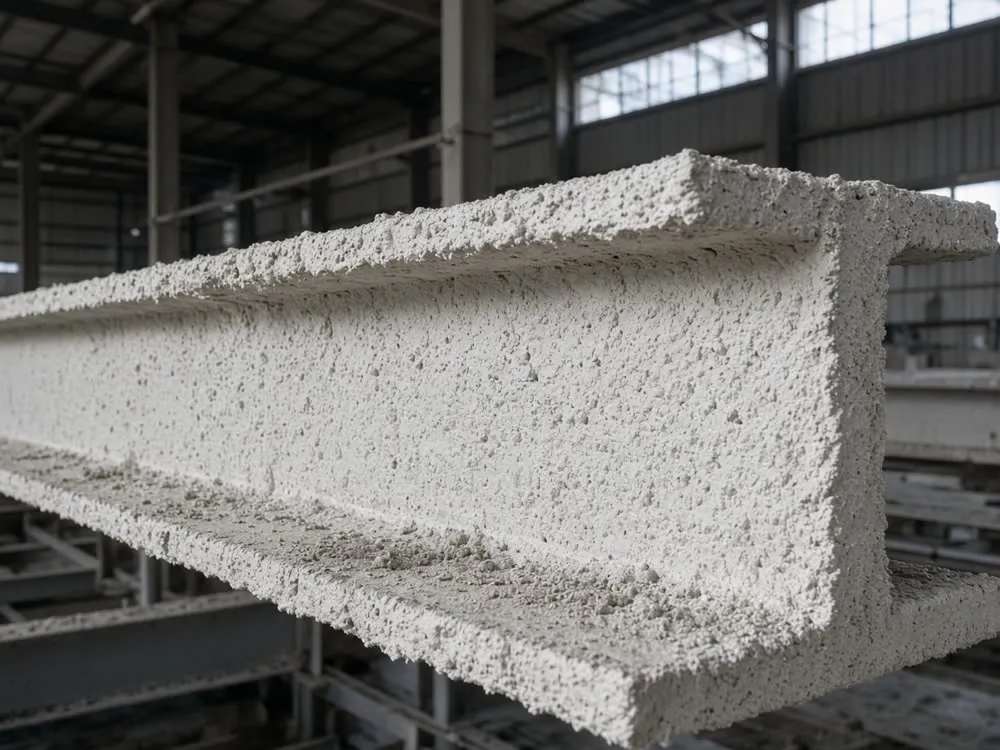

У Finlux для больших пределов есть отдельный толстослойный контур: напыляемый состав Svatozar СВ-01М Конструктив заявлен для конструктивной защиты до 150 минут. Тонкослойная вспучивающаяся краска и такой конструктив — не замена друг другу «на глаз». Какой тип нужен, решает требуемый предел и приведённая толщина, а не то, чем удобнее красить с люльки.
Общий принцип вспучивающихся и невспучивающихся составов разобран в материале про огнезащитные составы. Здесь важно другое: без δпр даже правильное название краски не говорит, добран ли слой.
Как проверяют уже нанесённую обработку
Проверка на объекте начинается не с толщиномера, а с бумаг. Нужны проектный предел, посчитанная приведённая толщина по группам элементов и сертификат системы, где для этой пары указан сухой слой. Если в акте написано «окрашено СВ-01М» без предела и без δпр, измерять пока нечего: непонятно, с чем сравнивать цифру на приборе.
Дальше смотрят покрытие. Кромки, болты, сварные швы и места примыкания к плите — там слой чаще всего тоньше, чем на гладкой полке. Пропуски грунта, трещины и отслоения фиксируют до замера. Толщину сухого слоя берут в нескольких точках на элементе, не в одной «красивой». Среднее по полке не отменяет голое ребро.
Если сухой слой ниже строки сертификата для вашей приведённой толщины и вашего предела, это недобор, даже когда балка выглядит ровно белой. Добирать нужно той же системой, по её технологии межслойной сушки, а не любой белой краской сверху.
Прибор прижимают к сухой плёнке, не к мокрой. Мокрый слой толще сухого, и цифра «с запасом» к утру садится. Точки разносят по полке, по стенке и по кромке. Одну точку у торца элемента не считают проверкой всего пролёта. Если показания скачут вдвое, это не погрешность прибора, а неравномерный набрызг: такой участок смотрят глазами и доводят.

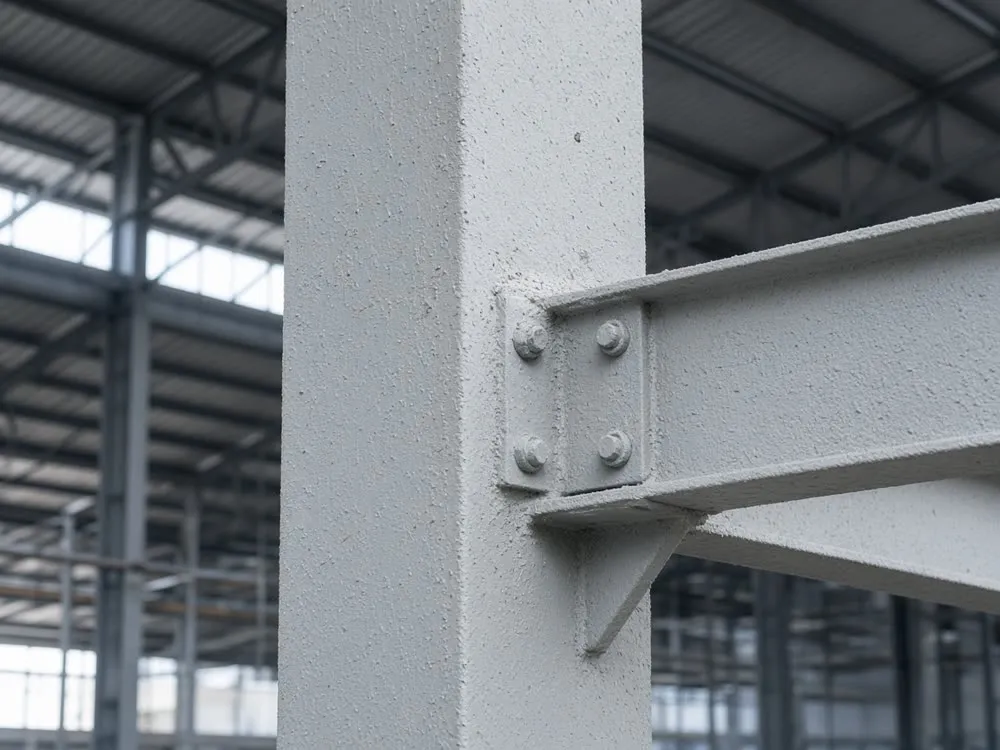

На болтовом узле слой часто обрывается у шайбы. Шайба и гайка тоже сталь, и они греются. Их либо закрывают тем же составом по технологии системы, либо узел защищён конструктивно, и это написано в проекте. «Болты покрасим потом эмалью» к пределу балки отношения не имеет.
Металл и дерево проверяют по разным правилам
На древесине спорят о группе огнезащитной эффективности и о расходе состава на квадратный метр. Там нет приведённой толщины металла. Путать эти проверки нельзя: протокол на балку не закрывает стропила, и наоборот. Как смотрят группы и расход по дереву, разобрано в статье про огнебиозащиту древесины.
Для стали вопрос другой: добрала ли плёнка сухой слой, который сертификат требует при данной приведённой толщине. Виды огнезащитных красок и зачем им протокол испытаний — в обзоре назначение и виды огнезащитных красок.
Если в проекте приведённой толщины нет
Так бывает на старом каркасе: есть марки стали и чертёж сечений, а δпр никто не считал. Тогда её считают до покраски, а не подгоняют слой «как в прошлый раз». Берут сечение из чертежа или обмеряют полку и стенку, считают площадь и обогреваемый периметр с учётом того, какие грани закрыты плитой. Группируют элементы. Только после этого открывают таблицу системы.
Красить «с запасом на всю балку одинаково» можно, если запас взят по самому тонкому профилю в группе, то есть по наименьшей приведённой толщине. Запас по самому толстому профилю оставит тонкие элементы недозащищёнными. Это как раз тот случай, когда лишние килограммы на тяжёлой балке не спасают лёгкую связь рядом.
Не перепутать огнезащиту с термостойкой краской
Термостойкая краска рассчитана на постоянный нагрев: печь, мангал, труба, которая всё время горячая. Она не вспучивается ради предела огнестойкости колонны. Огнезащитная при обычной температуре просто сидит на металле, а работает в пожаре. На сайте это разведено: огнестойкая краска описана отдельно от термостойкой. Если в проекте стоит R60 на балку, банка «до 700 градусов» эту задачу не закрывает.
Что должно лежать в папке объекта
Короткий набор, без которого приёмка превращается в спор. Проект с пределом огнестойкости по элементам. Расчёт приведённой толщины: площадь сечения и обогреваемый периметр, не одна цифра без формулы. Сертификат и протокол той системы, которой красили, со строкой расхода под ваш предел и вашу δпр. Акт с измеренной толщиной сухого слоя по элементам, включая кромки. Фото узлов, где слой визуально тонкий, до того как их «подмазали перед комиссией».
Если конструкция не только стальная, в ту же папку кладут огнезащиту остальных несущих элементов. Для смешанного каркаса смотрят раздел огнезащита строительных конструкций: металл, дерево, воздуховоды и кабель там не одна банка на всех.
Итоговая логика короткая. Сначала предел и приведённая толщина, потом строка из протокола, потом слой на металле, потом замер. Огнезащиту металлоконструкций выбирают по этой цепочке, а не по цвету высохшей плёнки.
